一、防雷设计依据

　　相关标准规范：遵循国家和地方现行的防雷技术标准，如《建筑物防雷设计规范》(GB 50057)、《电子信息系统防雷技术规范》(GB 50343)等，确保防雷工程设计符合行业要求和安全标准。

　　行业特殊要求：考虑目标设施所属行业的特殊防雷规定或指南，例如石油化工行业的防雷防静电规范、通信行业的基站防雷技术要求等，以满足行业特定的安全运营需求。

　　二、防雷工程设计方案

　　(一)直击雷防护系统

　　1、接闪器：

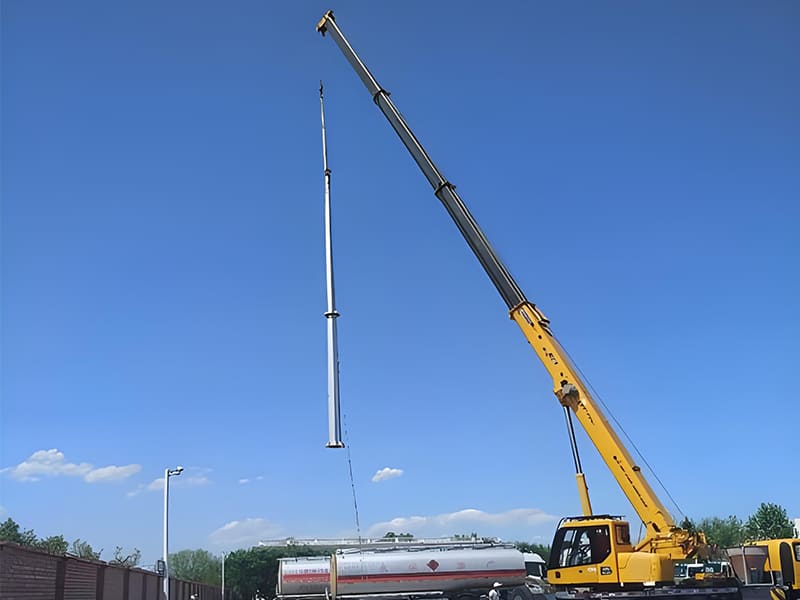

　　根据目标设施的形状、高度和周边环境，选择合适类型的接闪器。对于高耸建筑物或构筑物，可采用避雷针或避雷带;对于大面积的露天场所，如停车场、操场等，可考虑安装避雷网。

　　接闪器的材料应具备良好的导电性和耐腐蚀性，一般选用镀锌钢材或不锈钢材料。其规格和安装位置应经过精确计算和设计，确保能够有效拦截雷电先导，将雷电引入地下。

　　2、引下线：

　　引下线的作用是将接闪器接收到的雷电流安全地传导至接地装置。引下线应沿建筑物或构筑物的外墙敷设，尽量避免弯曲和拐角，以减少雷电流传输过程中的阻抗。

　　引下线的数量和间距应根据建筑物的防雷类别和高度确定。一般情况下，防雷类别较高或建筑物较高时，引下线的数量应相应增加，间距应减小。引下线可采用镀锌圆钢或扁钢，其截面积应满足雷电流泄放的要求。

　　3、接地装置：

　　接地装置是防雷系统的重要组成部分，其作用是将雷电流引入大地，降低接地电阻，确保人员和设备的安全。接地装置包括接地极和接地线。

　　接地极可采用人工接地极或利用自然接地体。人工接地极可选用镀锌角钢、钢管或圆钢等材料，垂直打入地下一定深度，并通过接地线相互连接形成接地网。自然接地体如建筑物的基础钢筋、金属水管等，可在满足接地电阻要求的前提下，与人工接地极联合使用，以降低工程成本。

　　接地装置的接地电阻应符合相关标准规范的要求，一般情况下，防雷接地电阻不应大于 [具体数值] 欧姆。对于特殊场所或对防雷要求较高的设施，接地电阻值应更低。为了确保接地电阻的稳定性，应定期对接地装置进行检测和维护。

　　(二)感应雷防护系统

　　1、电源线路防雷：

　　在电源进线处安装电源防雷器(SPD)，对雷电感应过电压和操作过电压进行防护。SPD 的选型应根据电源系统的电压等级、额定电流、雷电防护等级等参数确定，一般采用多级防护方式，即在总配电箱、分配电箱和设备前端分别安装不同参数的 SPD，以实现逐级泄放雷电流的目的。

　　SPD 应具备良好的通流容量、箝位电压和响应时间等性能指标，能够在雷电感应过电压发生时迅速导通，将过电压限制在设备能够承受的范围内，并将雷电流安全地泄放至大地。同时，SPD 应具备失效指示功能，以便及时发现并更换损坏的 SPD。

　　电源线路的布线应合理，避免与信号线路、通信线路等平行敷设或近距离交叉。电源线应采用屏蔽电缆，并在电缆两端进行良好的接地处理，以减少雷电感应耦合。

　　2、信号线路防雷：

　　对于项目中涉及的各类信号线路，如通信线路、控制线路、数据线等，均应安装相应的信号防雷器。信号防雷器的选型应根据信号线路的类型、传输速率、接口形式等参数确定，确保能够有效保护信号设备免受雷电感应过电压的侵害。

　　信号防雷器的安装位置应靠近信号设备的接口处，一般采用串联方式连接在信号线路上。信号线路的屏蔽层应在防雷器的两端进行接地处理，以增强屏蔽效果，减少雷电感应干扰。

　　对于重要的信号线路，可考虑采用光纤传输方式，以提高信号传输的抗干扰能力和防雷性能。光纤本身不导电，能够有效避免雷电感应过电压对信号传输的影响，但在光纤两端的光端机设备仍需进行防雷保护。

　　(三)等电位连接与屏蔽措施

　　1、等电位连接：

　　在建筑物内设置等电位连接带，将建筑物内的金属构件、电气设备的金属外壳、金属管道、电缆桥架等通过等电位连接线连接在一起，形成一个等电位体。等电位连接带可采用镀锌扁钢或铜带，沿建筑物的四周或内部敷设，并与接地装置可靠连接。

　　对于电子设备较为集中的场所，如计算机机房、通信机房等，可设置局部等电位连接端子板，将机房内的设备外壳、金属机架、防静电地板支架等与端子板连接，再通过端子板与建筑物的等电位连接带连接，以确保机房内的设备处于同一电位，避免因电位差引发的设备损坏或人员触电事故。

　　2、屏蔽措施：

　　对于容易受到雷电电磁脉冲干扰的电子设备和系统，应采取屏蔽措施。可采用金属屏蔽罩、屏蔽电缆、屏蔽机房等方式对设备和线路进行屏蔽。

　　金属屏蔽罩应具有良好的导电性和密封性，将被保护设备完全包裹在内部，并与接地装置可靠连接。屏蔽电缆的屏蔽层应在两端进行接地处理，以防止雷电电磁脉冲通过电缆耦合进入设备。屏蔽机房的墙体、天花板和地面应采用金属材料制作，并进行良好的接地处理，形成一个完整的屏蔽空间，确保机房内的电子设备不受外界雷电电磁脉冲的干扰。

　　三、防雷工程施工与安装

　　1、施工队伍资质

　　选择具有丰富防雷工程施工经验和相应资质的专业施工队伍进行施工，确保施工质量和安全。施工人员应经过专业培训，熟悉防雷工程施工技术规范和操作规程。

　　2、施工材料质量控制

　　严格把控防雷工程施工材料的质量，所有材料均应具有质量检验报告和产品合格证，并符合设计要求和相关标准规范。在材料进场时，应进行抽样检验，确保材料的性能指标符合要求。

　　3、施工过程管理

　　制定详细的施工组织方案和施工进度计划，合理安排施工人员和施工设备，确保防雷工程施工顺利进行。在施工过程中，应严格按照设计图纸和施工技术规范进行操作，确保各个环节的施工质量。

　　加强施工过程中的安全管理，为施工人员配备必要的安全防护用品，设置安全警示标志，防止发生安全事故。特别是在进行高空作业、电气作业和焊接作业时，应严格遵守相关安全操作规程。

　　做好施工过程中的隐蔽工程验收工作，如接地装置的敷设、引下线的连接等隐蔽工程，在施工完成后应及时进行验收，并做好验收记录。只有在隐蔽工程验收合格后，方可进行下一道工序的施工。

　　设备安装调试：在防雷设备安装完成后，应按照设备的安装说明书和调试规范进行调试。对电源防雷器、信号防雷器等设备进行性能测试，确保其各项参数符合设计要求。在调试过程中，应注意观察设备的运行状态，及时发现并解决存在的问题。

　　四、防雷工程检测与维护

　　工程检测：防雷工程竣工后，应委托具有资质的防雷检测机构进行检测。检测内容包括直击雷防护系统、感应雷防护系统、等电位连接与屏蔽措施等方面的检测，检测项目应符合相关标准规范的要求。检测机构应出具详细的检测报告，对防雷工程的质量进行评估。只有在防雷工程检测合格后，方可投入使用。

　　维护管理：建立健全防雷工程维护管理制度，定期对防雷系统进行维护和检查。维护内容包括检查接闪器、引下线、接地装置等部件的连接是否牢固，有无锈蚀、损坏等情况;检查防雷器的工作状态是否正常，有无失效指示;检查等电位连接带和屏蔽措施是否完好等。对于发现的问题，应及时进行修复或更换，确保防雷系统始终处于良好的运行状态。

　　雷电监测与预警：在项目所在地安装雷电监测设备，实时监测雷电活动情况。当监测到雷电即将发生时，及时发布雷电预警信息，通知相关人员采取相应的防护措施，如关闭设备、停止户外作业等，以减少雷电灾害造成的损失。

　　五、应急处理预案

　　制定预案目的：为了在雷电灾害发生时能够迅速、有效地进行应急处理，最大限度地减少人员伤亡和财产损失，制定本应急处理预案。

　　应急组织机构与职责：成立雷电灾害应急处理领导小组，负责组织、协调和指挥雷电灾害应急处理工作。领导小组下设抢险救援组、医疗救护组、后勤保障组、事故调查组等工作小组，明确各小组的职责和任务，确保在应急处理过程中各环节工作有序进行。

　　应急响应流程：

　　当雷电灾害发生时，现场人员应立即向应急处理领导小组报告，并迅速采取自救互救措施，如撤离危险区域、切断电源等。

　　应急处理领导小组接到报告后，应立即启动应急处理预案，组织各工作小组赶赴现场进行救援。抢险救援组负责对受灾设施和设备进行抢修，尽快恢复其正常运行;医疗救护组负责对受伤人员进行救治;后勤保障组负责提供应急物资和设备保障;事故调查组负责对雷电灾害事故进行调查和分析，查明事故原因，提出整改措施。

　　在应急处理过程中，应及时向上级主管部门和相关部门报告事故情况，积极配合有关部门的调查处理工作。

　　培训与演练：定期组织雷电灾害应急处理培训和演练，提高相关人员的应急意识和应急处理能力。培训内容包括雷电灾害的基本知识、应急处理流程、自救互救技能等。演练应结合实际情况，模拟雷电灾害发生场景，检验应急处理预案的可行性和有效性，及时发现并完善预案中存在的问题。
